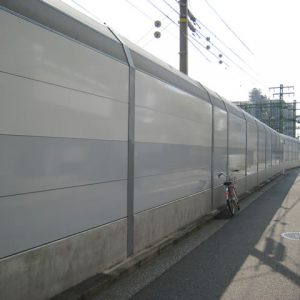

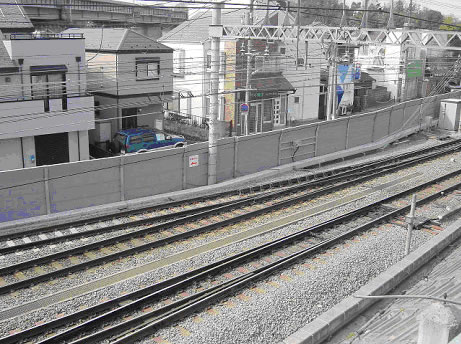

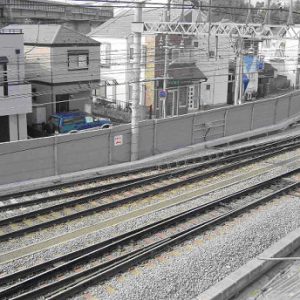

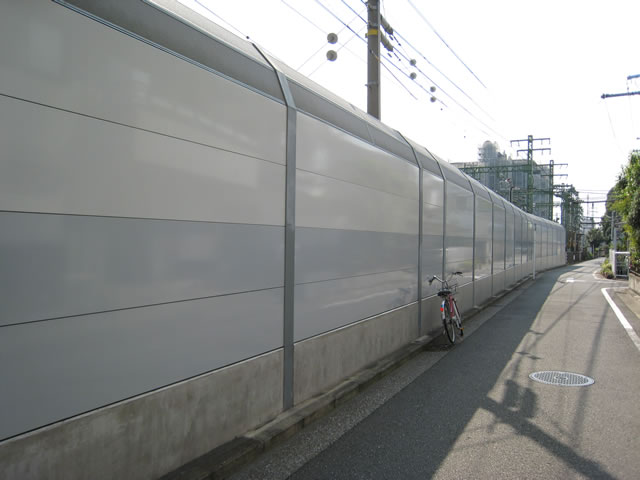

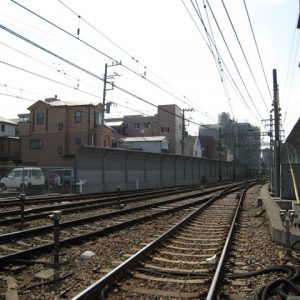

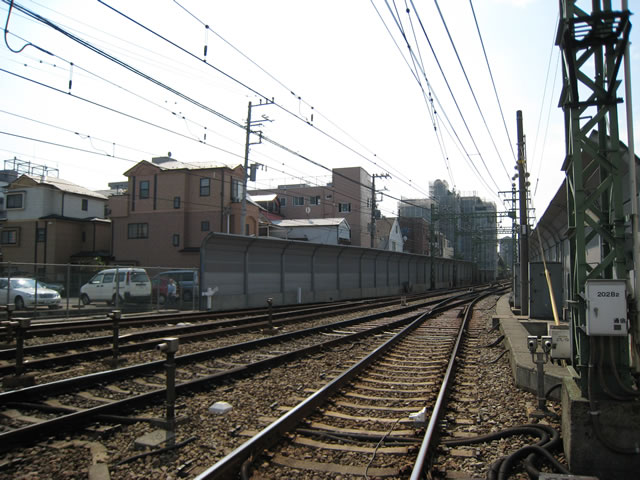

【鉄道騒音】鉄道防音壁

高い吸遮音性能、優れた景観性

沿線地域への鉄道通過時の騒音伝搬を効率的に低減します。
鉄粉の飛散等による汚れも、高圧ジェット水による洗浄で取り除くことができます。

エコサウンドパネルは、家庭等で回収されるガラスのリサイクル材料を使用しており、環境に優しいパネルです。

特徴
  • 吸音性能、遮音性能に優れています。
  • 耐候性に優れています。
  • 吸音材表面は、塗装が可能です。
  • 施工が簡単です。(H型鋼落し込み工法)
用途
  • 鉄道高架橋高欄
  • 鉄道沿線の防音壁

仕様

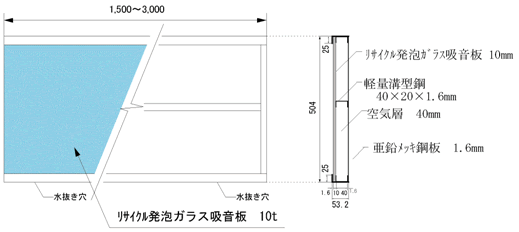

寸法 3,000mm(幅)×500mm(高さ)圧さ50mm
断面構成 リサイクル発泡ガラス吸音板(10t)+空気層(40t)+鉄板(1.6t)
仕上げ リサイクル発泡ガラス吸音板 表面塗装(指定3色)
溶融亜鉛メッキ鋼鈑
軽量溝型鋼(アルミ:40×20×1.6t)
重量 パネル重量:約26kg/㎡
(吸音板重量:約10kg/㎡)
パネル取付け方法 ハットジョイナー両端押さえ
(ハットジョイナー St 2.3t 亜鉛メッキ)
